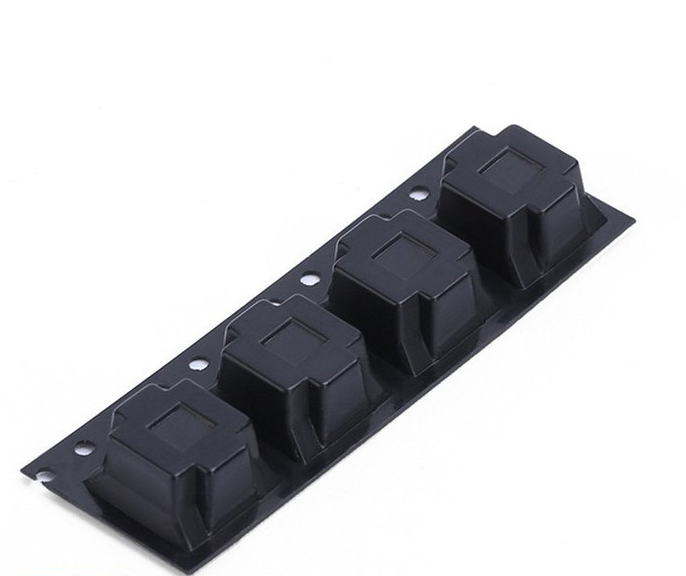

在LED封装与自动化组装生产中，载带不仅承担着传输、定位的重要作用，也是保证器件顺利贴装、运输、防护的关键材料。面对LED元件小型化、多样化的趋势，载带的尺寸精准、孔型规范、稳定性要求愈发严格。
激光打孔技术，以高精度、无损伤、高一致性的特点，成为LED载带加工的首选方式。
家家用激光，作为一家专业的激光打孔加工厂家，提供全面的LED载带定做服务，助力客户提升封装效率与产品品质。
为什么选择激光打孔加工LED载带？
1. 高精度保证
激光打孔实现微米级控制，孔径、孔距一致，确保LED封装过程中定位准确，走带顺畅。
2. 无机械损伤
全程非接触加工，无挤压变形，不损伤载带材料，保证托带平整，适应高速SMT贴装机需求。
3. 孔边整洁，无毛刺
孔位边缘光滑清晰，避免微小毛刺影响元器件装载或引发脱落，提升产品合格率。
4. 灵活定制，多样适配
支持多种孔型（圆孔、方孔、异形孔等）和排布模式，适配不同规格LED器件，满足多样化产品线要求。
家家用激光的LED载带打孔定制加工服务广泛应用于：
- 灯珠封装载带
- 小功率LED贴片载带
- 高功率COB封装器件载带
- 背光源LED模组封装载带
- 特种异形LED元件运输载带
无论是标准封装产品，还是定制化应用场景，我们都能为客户提供专业支持。
家家用激光的核心优势
- 多年激光打孔行业经验，工艺成熟，案例丰富
- 精密设备保障高一致性和批量稳定性
- 灵活定制，快速打样，小批量也能高效生产
- 严格质控体系，确保产品每批次稳定可靠
- 完善售后服务，协助客户解决打孔加工各类问题
合作流程
1. 提供载带图纸或样品
2. 技术确认与打样
3. 批量生产安排
4. 质检验收与出货
全程专人跟进，高效响应，确保加工过程透明、交期可控。
LED封装对载带质量要求越来越高，选择专业的加工厂家，才能保障生产高效、产品可靠。家家用激光，以专业激光打孔技术，为您提供高品质LED载带定做服务，助力您的产品在激烈市场竞争中脱颖而出。
